Holosun K-series footprint standard

Welche red dots können Sie auf derselben Montage wie Holosun K-series Modelle montieren? Können Sie Trijicon RMR auf derselben Platte wie K-series-Optiken installieren? In diesem Artikel behandeln wir die vollständige Kompatibilität des Holosun K-series Footprint.

Footprint-Kompatibilität erklärt

Was bedeutet ein "red dot Footprint"? Der Begriff Footprint bezieht sich auf die Struktur der Aussparungen und Schraubenlöcher an der Unterseite des optischen Geräts.

Und was bedeutet es, wenn die Footprints kompatibel sind?

Jedes optische Visier hat eine Basis für die Montage. Die Basis besteht aus Stiften an verschiedenen Positionen und Löchern für Schrauben, die zur Befestigung des Visiers an der Adapterplatte oder Montage verwendet werden. Wenn zwei Visiere dieselbe Montagebasis verwenden, sagen wir, dass sie denselben Footprint teilen.

In diesem Artikel zeigen wir, welche Rotpunktvisiere denselben Footprint teilen.

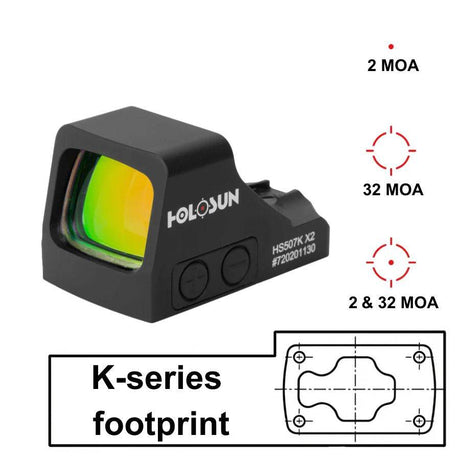

Holosun K-series Footprint-Muster

Der K-series red dot Footprint ist eine Modifikation des Shield RMSc Standards. Im Vergleich zum Shield-Standard hat die K-serie keine Aussparungen auf der Rückseite des Geräts, und auch die vorderen Aussparungen sind etwas weniger tief. Das bedeutet, dass Sie, um das red dot an den Shield-Standard anzupassen, die hinteren Stifte abschneiden und die vorderen Stifte kürzen müssten.

Die Modifikation birgt jedoch weitere Risiken - Sie können die Montage beschädigen. Außerdem verlieren Sie durch die Modifikation die Garantie für eine solche Montage.  Aus  diesem Grund behandeln wir den K-series Footprint als separaten Montagestandard statt als Shield RMSc Standard.

Das Holosun K-series-Muster besteht aus zwei Aussparungen in den vorderen Ecken an der Vorderseite des Visiers sowie aus zwei Schraubenlöchern im hinteren Bereich des Visiers.

Die vorderen Aussparungen sind 17 mm / 0,66 Zoll voneinander entfernt. Die Position dieser beiden Aussparungen entspricht der Position der Stifte auf der Montagefläche jeder Montage für diesen Standard.

Die Schraubenlöcher befinden sich im hinteren Teil des Optikgeräts. Sie dienen zur Befestigung des Visiers an den Montagen. Diese beiden Schraubenlöcher sind 14 mm / 0,55 Zoll voneinander entfernt.

Die für diese Schraubenlöcher zu verwendenden Schrauben sind immer im Lieferumfang des Visiers enthalten.

Kompatible Rotpunktvisiere

Der Holosun K-series-Footprint wird nur von wenigen anderen Modellen aus der Holosun-Produktion geteilt.

Nachfolgend finden Sie die vollständige Liste der Rotpunktvisiere, die mit dem K-series red dot Footprint funktionieren.

Holosun K-serie standard

Holosun

Rotpunktvisiere mit Holosun K-serie Footprint

Alle ansehen

So montieren Sie ein Rotpunktvisier mit Holosun K-series-Footprint

Es hängt davon ab, auf welchem Gerät Sie es montieren möchten.

  • Werden Sie es auf einer Picatinny-Montage installieren? Also auf einer Waffe mit Picatinny-Schiene? Dann müssen Sie nach einer Picatinny-Montage mit Holosun K-series-Footprint suchen.
  • Oder werden Sie es auf einer Pistole montieren? Und wird die Pistole Optics Ready sein (mit einem für red dot gefrästen Pistolenverschluss)? Dann müssen Sie nach einer Rotpunktmontage mit Holosun K-series-Footprint suchen.
  • Oder wird es eine Standardpistole ohne solche Fräsung sein? Dann müssen Sie nach einer Optikplatte mit Holosun K-series-Footprint suchen.

Andere Footprint-Standards

Es gibt viele verschiedene Basen für Rotpunktvisiere, die anderen gebräuchlichsten sind jedoch die folgenden:
